What Is a Hydraulic Hose?

ก.คืออะไร สายไฮดรอลิค

ท่อไฮดรอลิกเป็นท่อเสริมแรงที่ยืดหยุ่นได้ ซึ่งออกแบบมาเพื่อส่งของไหลที่มีแรงดันระหว่างส่วนประกอบต่างๆ ในระบบไฮดรอลิก โดยถ่ายเทแรงที่จำเป็นในการเคลื่อนย้ายกระบอกสูบ มอเตอร์ และแอคชูเอเตอร์อื่นๆ ท่อไฮดรอลิกต่างจากท่อเหล็กแข็งตรงที่สามารถโค้งงอไปรอบๆ ชิ้นส่วนที่เคลื่อนไหวและดูดซับแรงสั่นสะเทือน ซึ่งเป็นเหตุผลว่าทำไมท่อไฮดรอลิกจึงเป็นตัวเลือกมาตรฐานไม่ว่าอุปกรณ์จะงอ หมุน หรือเปลี่ยนตำแหน่งระหว่างการทำงาน ชุดประกอบท่อไฮดรอลิกที่สมบูรณ์จะจับคู่ท่อเข้ากับข้อต่อท่อไฮดรอลิกที่ปลายแต่ละด้าน สร้างเส้นทางปิดผนึกที่เชื่อมต่อปั๊ม วาล์ว กระบอกสูบ และอ่างเก็บน้ำให้เป็นวงจรการทำงานเดียว

ท่อไฮดรอลิกส่วนใหญ่มีโครงสร้างเป็นชั้นคล้ายกันโดยไม่คำนึงถึงการใช้งาน ท่อด้านในทำหน้าที่ลำเลียงของเหลวและทนทานต่อการสร้างทางเคมีของของเหลวนั้น ชั้นเสริมแรงของลวดหรือสิ่งทอที่ถักเป็นเกลียวหรือเป็นเกลียวทำให้ท่อมีความสามารถในการรับแรงดัน และฝาครอบด้านนอกช่วยปกป้องการเสริมแรงจากการเสียดสี สภาพอากาศ และการสึกหรอทั่วไป การทำความเข้าใจโครงสร้างนี้ช่วยให้เลือกท่ออ่อนและข้อต่อที่เหมาะสมกับเครื่องจักรแต่ละเครื่องได้ง่ายขึ้นมาก

วิธีสร้างท่อไฮดรอลิก

ท่อไฮดรอลิกทุกเส้นถูกสร้างขึ้นเป็นชั้นๆ และจำนวนและประเภทของชั้นเหล่านั้นจะกำหนดว่าท่อสามารถรับแรงดันได้มากเพียงใด และทำงานอย่างไรภายใต้การโค้งงอ ความร้อน และการงอซ้ำๆ

ตารางที่ 1: ชั้นแกนกลางที่พบในท่อไฮดรอลิกทั่วไป
เลเยอร์	ฟังก์ชั่น	วัสดุทั่วไป
ยางใน	บรรทุกและบรรจุน้ำมันไฮดรอลิก	ยางสังเคราะห์หรือเทอร์โมพลาสติก
การเสริมแรง	ให้ความสามารถในการรับแรงกดและความแรงในการระเบิด	ลวดเหล็กถักหรือเกลียว สิ่งทอ
ฝาครอบด้านนอก	ป้องกันการเสียดสี สภาพอากาศ และสารเคมี	ยางสังเคราะห์ โพลียูรีเทน

ชั้นลวดถักเปียแบบเส้นเดียวเป็นเรื่องปกติในท่อที่มีน้ำหนักเบา ในขณะที่ท่อไฮดรอลิกแรงดันสูงที่ใช้ในอุปกรณ์ที่มีความต้องการสูงมักจะใช้ชั้นลวดเกลียวตั้งแต่ 2 ชั้นขึ้นไปเพื่อให้ได้แรงดันในการทำงานที่สูงกว่ามากโดยไม่ขยายตัวหรืออ่อนตัวลงภายใต้รอบแรงดันซ้ำๆ

ทำความเข้าใจกับอัตราแรงดันของท่อไฮดรอลิก

อัตราแรงดันของท่อไฮดรอลิกจะบอกคุณถึงแรงดันใช้งานสูงสุดที่สายยางสามารถรับได้อย่างปลอดภัยในระหว่างการทำงานปกติ และควรจับคู่กับแรงดันจริงที่ปั๊มหรือระบบที่เชื่อมต่อสร้างขึ้นเสมอ ไม่ใช่แค่เลือกโดยการสุ่ม ตัวเลขสองค่ามีความสำคัญในที่นี้ แรงดันใช้งานของสายยางได้รับการจัดอันดับในระหว่างการใช้งานอย่างต่อเนื่อง และแรงดันระเบิด ซึ่งเป็นจุดที่เกิดความล้มเหลวและอยู่เหนือแรงดันใช้งานตามระยะขอบในตัว

รูปที่ 1: ความสามารถในการรับแรงกดดันในการทำงานสัมพัทธ์โดยการก่อสร้างเสริมแรงจากระดับต่ำถึงสูง

โดยทั่วไปแล้ว ท่อไฮดรอลิกแบบพันเกลียวจะมีความจุแรงดันสูงสุดในการเปรียบเทียบนี้ ซึ่งเป็นเหตุผลว่าทำไมท่อไฮดรอลิกแรงดันสูงที่ใช้ในรถขุด เครื่องอัด และอุปกรณ์ยกของหนักจึงมักถูกสร้างขึ้นโดยใช้ลวดเสริมแบบเกลียวแทนที่จะเป็นแบบถักเปียเดี่ยวๆ

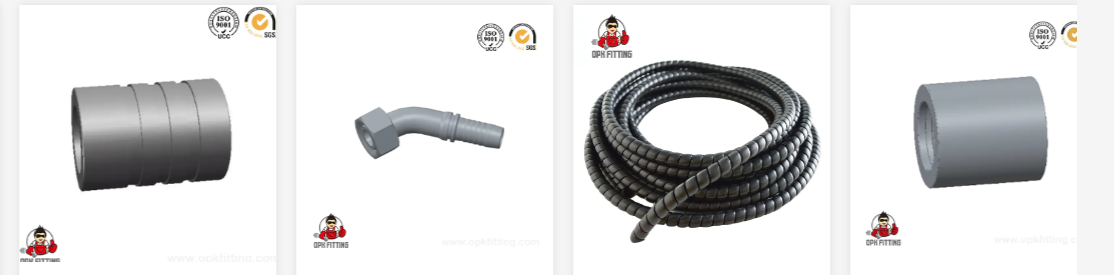

ข้อต่อท่อไฮดรอลิกและวิธีการทำงาน

ข้อต่อท่อไฮดรอลิกเชื่อมต่อท่อกับปั๊ม กระบอกสูบ วาล์ว และท่อร่วม และข้อต่อนั้นมีความสำคัญต่อระบบที่ไม่มีการรั่วไหลเช่นเดียวกับตัวท่อเอง โดยทั่วไปข้อต่อจะถูกรัดเข้ากับปลายท่อโดยใช้ปลอกโลหะที่เข้าคู่กัน ก่อให้เกิดชุดท่อไฮดรอลิกแบบถาวรที่มีแรงดัน

ประเภทข้อต่อฟิตติ้งทั่วไป

อุปกรณ์ JIC ได้รับการยอมรับจากพนักพิง 37 องศา และใช้กันอย่างแพร่หลายในอุปกรณ์ไฮดรอลิกทั่วไป
ข้อต่อ ORFS ซีลด้วยหน้าโอริงเพื่อการเชื่อมต่อที่ทนทานต่อการรั่วไหล
ข้อต่อเกลียว NPT และ BSP มีอยู่ทั่วไปที่พอร์ตปั๊มและบล็อกวาล์ว
อุปกรณ์หน้าแปลน ใช้กับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่กว่าซึ่งจำเป็นต้องมีการต่อแบบเกลียว
ข้อต่อตัดการเชื่อมต่ออย่างรวดเร็ว ช่วยให้เชื่อมต่อและตัดการเชื่อมต่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ

การระบุข้อต่อท่อไฮดรอลิก

การระบุข้อต่อท่อไฮดรอลิกมักจะมาจากการตรวจสอบรายละเอียดสามประการด้วยกัน แทนที่จะขึ้นอยู่กับรูปลักษณ์ภายนอกเพียงอย่างเดียว ได้แก่ ประเภทและขนาดของเกลียว มุมเบาะนั่งหรือรูปแบบซีล และการเชื่อมต่อเป็นแบบตัวผู้หรือตัวเมีย การวัดเส้นผ่านศูนย์กลางของเกลียวด้วยคาลิเปอร์และการเปรียบเทียบรูปร่างของบ่ากับตารางอ้างอิงเป็นวิธีที่น่าเชื่อถือที่สุดในการยืนยันข้อต่อก่อนสั่งซื้ออุปกรณ์ทดแทน

วิธีการเลือกชุดประกอบท่อไฮดรอลิกที่เหมาะสม

การเลือกชุดประกอบท่อไฮดรอลิกเริ่มต้นด้วยการจับคู่ปัจจัยสี่ประการกับอุปกรณ์ที่จะให้บริการ แทนที่จะเลือกตามเส้นผ่านศูนย์กลางของท่อเพียงอย่างเดียว

แรงดันใช้งานของระบบ ได้รับการยืนยันโดยเทียบกับระดับแรงดันของท่อยางโดยมีระยะขอบด้านความปลอดภัยที่เหมาะสม
ประเภทและอุณหภูมิของของไหล เนื่องจากวัสดุท่อด้านในต้องต้านทานน้ำมันไฮดรอลิกเฉพาะที่ใช้งานอยู่
เส้นผ่านศูนย์กลางภายในของท่ออ่อน มีขนาดเพื่อรักษาการไหลที่เหมาะสมโดยไม่มีแรงดันตกมากเกินไปหรือสะสมความร้อน
การกำหนดเส้นทางและรัศมีการโค้งงอ เนื่องจากท่อที่ถูกบังคับต่ำกว่ารัศมีการโค้งงอต่ำสุดจะสึกหรอเร็วกว่าที่คาดไว้มาก

รูปที่ 2: ความสัมพันธ์เชิงอธิบายระหว่างแรงดันใช้งานและระยะแรงดันระเบิดตามขนาดท่อ

ช่องว่างระหว่างเส้นแรงดันใช้งานและเส้นแรงดันระเบิดแสดงถึงระยะปลอดภัยที่สร้างไว้ในท่อที่ได้รับการจัดอันดับอย่างเหมาะสม และ ส่วนต่างนี้ไม่ควรถือเป็นกำลังการผลิตสำรอง ระหว่างการใช้งานระบบตามปกติ

คู่มือการติดตั้งท่อไฮดรอลิก

การติดตั้งที่ถูกต้องช่วยยืดอายุการใช้งานและลดโอกาสการรั่วไหลก่อนเวลาอันควรหรือท่อยางชำรุด คู่มือการติดตั้งท่อไฮดรอลิกขั้นพื้นฐานโดยทั่วไปจะเป็นไปตามลำดับนี้

ตัดท่อสี่เหลี่ยมแล้วทำความสะอาด โดยถอดลวดเสริมที่หลวมออกจากปลายที่ตัดออก
เลือกข้อต่อและปลอกโลหะที่เข้ากันโดยพิจารณาจากขนาดท่อและประเภทการเสริมแรง
ย้ำข้อต่อเข้ากับเส้นผ่านศูนย์กลางการย้ำที่ระบุโดยผู้ผลิตสำหรับสายยางและชุดข้อต่อ
เดินท่อโดยหลีกเลี่ยงการโค้งงอแหลมคมต่ำกว่ารัศมีการโค้งงอขั้นต่ำ และอยู่ห่างจากพื้นผิวที่ร้อนหรือชิ้นส่วนที่เคลื่อนไหว
รองรับท่อยาวที่วิ่งด้วยแคลมป์เป็นระยะๆ เพื่อป้องกันการหย่อนคล้อยและการเสียดสี
ทดสอบแรงดันส่วนประกอบที่เสร็จแล้วก่อนนำไปใช้งานเต็มรูปแบบ

รายการตรวจสอบการบำรุงรักษาท่อไฮดรอลิก

การตรวจสอบตามปกติจะตรวจพบปัญหาท่อส่วนใหญ่เป็นเวลานานก่อนที่จะทำให้เกิดการหยุดทำงาน รายการตรวจสอบการบำรุงรักษาท่อไฮดรอลิกที่ใช้งานได้จริงครอบคลุมประเด็นต่อไปนี้ในระหว่างรอบการตรวจสอบแต่ละรอบ

ตรวจสอบฝาครอบด้านนอกว่ามีรอยแตกร้าว รอยถลอก พุพอง หรือลวดเสริมหลุดออกมาหรือไม่
ตรวจสอบข้อต่อเพื่อดูสัญญาณการรั่วไหล การกัดกร่อน หรือการเคลื่อนไหวที่บริเวณหางปลา
ยืนยันว่าเส้นทางท่อไม่ได้เลื่อนไปสัมผัสกับส่วนประกอบที่ร้อนหรือขอบแหลมคม
มองหาการหักงอ บิด หรือส่วนที่แบนตามความยาวของท่ออ่อน
บันทึกอายุท่อและเปลี่ยนชุดประกอบที่ถึงช่วงเวลาการบริการที่แนะนำ

รูปที่ 3: การจัดอันดับเชิงเปรียบเทียบของปัจจัยร่วมที่อยู่เบื้องหลังความล้มเหลวของท่อในสนาม

เปรียบเทียบประเภทท่อไฮโดรลิค

โครงสร้างท่อที่แตกต่างกันมีประสิทธิภาพแตกต่างกันในชุดมาตรการปฏิบัติชุดเดียวกัน ซึ่งทำให้การเปรียบเทียบแบบเคียงข้างกันมีประโยชน์เมื่อจำกัดตัวเลือกให้แคบลง

รูปที่ 4: ประสิทธิภาพเปรียบเทียบระหว่างมาตรการเชิงปฏิบัติทั้ง 5 ประการในระดับสัมพัทธ์

โดยทั่วไปแล้วท่อลวดเกลียวจะมีความสามารถในการรับแรงดันและความต้านทานต่อการเสียดสี ซึ่งเหมาะกับการใช้งานทั่วไปกับเครื่องจักรกลหนัก ในขณะที่ท่อลวดถักแบบลวดเดี่ยวยังคงมีน้ำหนักเบาและยืดหยุ่นมากกว่า ทำให้เป็นตัวเลือกทั่วไปสำหรับอุปกรณ์ที่มีเส้นทางที่เข้มงวดกว่าและมีการเคลื่อนไหวบ่อยครั้ง

อุตสาหกรรมที่ต้องอาศัยการประกอบท่อไฮดรอลิก

ท่อไฮดรอลิกและข้อต่อท่อไฮดรอลิกปรากฏอยู่ในอุปกรณ์อุตสาหกรรมหลายประเภท ไม่ว่าจะใช้พลังงานของไหลเพื่อสร้างการเคลื่อนไหวหรือแรงก็ตาม

ตารางที่ 2: อุตสาหกรรมทั่วไปและการใช้งานท่อไฮดรอลิกทั่วไป
อุตสาหกรรม	การใช้งานทั่วไป
วิศวกรรมเครื่องกล	วงจรไฮดรอลิกของรถขุด รถตัก และเครน
โลหะวิทยาและเหมืองแร่	สายกดหนักและอุปกรณ์ขนถ่ายวัสดุ
ปิโตรเลียมและเคมีภัณฑ์	สายส่งของไหลทนทานต่อของเหลวในกระบวนการเฉพาะ
การจัดส่งสินค้าและทางทะเล	เครื่องจักรดาดฟ้าและระบบบังคับเลี้ยวไฮดรอลิก
การบินและอวกาศและการทหาร	การสนับสนุนภาคพื้นดินและอุปกรณ์เคลื่อนที่เฉพาะทาง
การก่อสร้าง	ปั๊มคอนกรีต ลิฟต์ และอุปกรณ์ขนาดกะทัดรัด

เกี่ยวกับโรงงานอุปกรณ์ไฮดรอลิก OPK FITTING

OPK FITTING โรงงานอุปกรณ์ไฮดรอลิกเป็นผู้ผลิตเฉพาะด้านท่อไฮดรอลิก ข้อต่อท่อไฮดรอลิก และอะแดปเตอร์ ตั้งอยู่ในเมืองหนิงโป มณฑลเจ้อเจียง ซึ่งเป็นพื้นที่ที่ได้รับการยอมรับว่าเป็นศูนย์กลางการผลิตท่อไฮดรอลิกในประเทศจีนมายาวนาน ด้วย ประสบการณ์การผลิตมากกว่า 10 ปี โรงงานครอบคลุมระดับแรงดัน ขนาดท่อ และประเภทข้อต่อที่หลากหลายสำหรับเครื่องจักร โลหะ ปิโตรเลียม การก่อสร้าง การขนส่ง การบินและอวกาศ เกษตรกรรม เภสัชกรรม และอาหาร

การผลิตที่โรงงานเป็นไปตามสายการผลิตทั้งหมด รวมถึงการตัดท่อ การปอกยาง การย้ำสายยาง การทดสอบแรงดันทดลอง และการล้าง ข้อต่อข้อศอกได้รับการผลิตผ่านกระบวนการผลิตแบบครบวงจรโดยใช้อุปกรณ์ทำความร้อนความถี่สูงและเครื่องดัดท่อที่ควบคุมด้วยคอมพิวเตอร์ เพื่อรองรับโครงสร้างที่สะอาดและการเคลือบที่เชื่อถือได้สำหรับชุดท่อไฮดรอลิกแต่ละชิ้นที่ออกจากโรงงาน ทีมงานประกอบด้วยผู้เชี่ยวชาญด้านการออกแบบที่มีทักษะซึ่งมุ่งเน้นไปที่ประสิทธิภาพของผลิตภัณฑ์และการสนับสนุนลูกค้าที่ตอบสนอง และผลิตภัณฑ์จากโรงงานจะจัดส่งให้กับลูกค้าทั่วตะวันออกกลาง ยุโรป และสหรัฐอเมริกา

คำถามที่พบบ่อย

ไตรมาสที่ 1 ฉันควรเลือกท่อไฮดรอลิกชนิดใด

จับคู่ท่ออ่อนกับแรงดันการทำงานของระบบ ประเภทของของเหลว ช่วงอุณหภูมิ และรัศมีการโค้งงอที่ต้องการ แทนที่จะเลือกตามเส้นผ่านศูนย์กลางเพียงอย่างเดียว
ไตรมาสที่ 2 ข้อต่อไฮดรอลิกตัวไหนดีที่สุด

การติดตั้งที่เหมาะสมนั้นขึ้นอยู่กับประเภทเธรดของพอร์ตที่มีอยู่แล้วในอุปกรณ์ของคุณ เช่น JIC, ORFS, NPT หรือ BSP ดังนั้นการระบุจะต้องมาก่อนการเลือก
ไตรมาสที่ 3 ฉันต้องการระดับแรงดันเท่าใด

ตรวจสอบแรงดันใช้งานสูงสุดที่ปั๊มหรือระบบของคุณสร้างขึ้น และเลือกท่อที่มีพิกัดสูงกว่าค่านั้นโดยมีระยะขอบด้านความปลอดภัยที่เหมาะสม
ไตรมาสที่ 4 วิธีการระบุข้อต่อท่อไฮดรอลิก

วัดเส้นผ่านศูนย์กลางของเกลียว ตรวจสอบมุมเบาะหรือรูปแบบซีล และยืนยันว่าการเชื่อมต่อเป็นแบบตัวผู้หรือตัวเมียก่อนสั่งการจับคู่
คำถามที่ 5 วิธีอ่านเครื่องหมายของท่อไฮดรอลิก

โดยทั่วไปข้อความเลย์ไลน์ของท่อจะแสดงเส้นผ่านศูนย์กลางภายใน แรงดันใช้งาน ช่วงอุณหภูมิ และข้อมูลชุดการผลิตที่พิมพ์ไว้บนฝาครอบด้านนอก
คำถามที่ 6 วิธีการจัดส่งสินค้าให้กับลูกค้า

การจัดส่งมักจะเคลื่อนทางทะเล เนื่องจากโรงงานตั้งอยู่ใกล้กับท่าเรือ Ningbo โดยมีการขนส่งทางอากาศผ่านสนามบิน Ningbo และเซี่ยงไฮ้สำหรับการสั่งซื้อเร่งด่วน
คำถามที่ 7 แอปพลิเคชันใดที่ผลิตภัณฑ์ครอบคลุม

ผลิตภัณฑ์รองรับระบบลำเลียงไฮดรอลิกและของเหลวในเครื่องจักรวิศวกรรม โลหะวิทยา ปิโตรเลียม เหมืองแร่ การก่อสร้าง เคมี การขนส่ง การบินและอวกาศ และการทหาร
คำถามที่ 8 วิธีการชำระเงินมีลักษณะอย่างไร

ข้อกำหนดต่างๆ เช่น FOB, CIF หรือ CNF ได้รับการยืนยันในการเสนอราคา โดยมีการสั่งผลิตจำนวนมากโดยทั่วไปจะจัดเป็นเงินมัดจำ ตามด้วยยอดคงเหลือก่อนส่งมอบ และการชำระหนี้รายเดือนตามคำขอ
