What Is an Industrial Hose Fitting? Complete Guide

อะไรนะ ข้อต่อท่ออุตสาหกรรม เป็นและเหตุใดจึงสำคัญ

อ ข้อต่อท่ออุตสาหกรรมเป็นส่วนประกอบตัวเชื่อมต่อที่เชื่อมต่อท่ออ่อนเข้ากับท่อ วาล์ว ปั๊ม กระบอกสูบ หรือท่ออื่น ๆ ปิดผนึกการเชื่อมต่อเพื่อให้ของเหลวหรือก๊าซสามารถเคลื่อนที่ผ่านระบบได้โดยไม่รั่วไหล โดยทั่วไปจะประกอบด้วยตัวข้อต่อ ปลอกโลหะหรือปลอกที่ใช้จับท่อ และส่วนต่อเกลียวหรือหน้าแปลนที่ปลายด้านตรงข้ามที่เชื่อมต่อกับส่วนที่เหลือของระบบ

ข้อต่อท่ออุตสาหกรรมส่วนใหญ่ที่จำหน่ายในปัจจุบันถูกสร้างขึ้นเพื่อใช้เป็นข้อต่อท่อมาตรฐานอุตสาหกรรม ซึ่งหมายความว่ารูปแบบเกลียว มุมการซีล และขนาดเป็นไปตามข้อกำหนดที่ได้รับการยอมรับ เช่น แซ่, ดิน, ไอเอสโอ หรือ วิทยาศาสตรบัณฑิต แทนที่จะเป็นการออกแบบที่เป็นกรรมสิทธิ์เพียงครั้งเดียว การกำหนดมาตรฐานนี้คือสิ่งที่ช่วยให้ข้อต่อจากผู้ร่วมผลิตรายหนึ่งมีความน่าเชื่อถือด้วยท่อ วาล์ว หรือพอร์ตกระบอกสูบที่ผลิตจากที่อื่นทั้งหมด ซึ่งมีความสำคัญอย่างมากในระบบลำเลียงไฮดรอลิกและของเหลว ซึ่งความไม่ตรงกันอาจส่งผลให้เกิดการรั่วไหลภายใต้แรงกดดัน แทนที่จะเป็นความไม่สะดวกเล็กน้อย

ส่วนที่เหลือของคู่มือนี้จะอธิบายวิธีสร้างข้อต่อท่อมาตรฐาน วิธีเปรียบเทียบมาตรฐานของเกลียวและซีล วิธีปรับขนาดข้อต่อท่อไฮดรอลิกสำหรับแรงดันและเส้นผ่านศูนย์กลางของท่อที่กำหนด และสิ่งที่ควรมองหาจากผู้ผลิตข้อต่อท่ออุตสาหกรรม

ก.คืออะไร ข้อต่อท่อมาตรฐาน

ข้อต่อท่อมาตรฐานคือข้อต่อที่สร้างขึ้นตามข้อกำหนดด้านมิติและเกลียวที่ได้รับการเผยแพร่ แทนที่จะเป็นรูปทรงที่กำหนดเองหรือเป็นกรรมสิทธิ์ ข้อมูลจำเพาะที่มีการอ้างอิงอย่างกว้างขวางที่สุดในงานท่อไฮดรอลิกและท่ออุตสาหกรรม ได้แก่ ข้อต่อเกลียวตรงและข้อต่อบาน SAE, ข้อต่อเมตริก DIN ที่ใช้กันทั่วไปในอุปกรณ์ของยุโรป, ข้อต่อ ISO ที่ใช้สำหรับความเข้ากันได้ของอุปกรณ์ข้ามพรมแดน และข้อต่อ BS ที่พบได้ทั่วไปในอุปกรณ์ของตลาดอังกฤษและเครือจักรภพ

การเลือกข้อต่อท่อมาตรฐานอุตสาหกรรมเหนือการออกแบบที่เป็นกรรมสิทธิ์โดยทั่วไปจะช่วยลดความยุ่งยากในการบำรุงรักษาในอนาคต เนื่องจากชิ้นส่วนอะไหล่สามารถจัดหาได้จากสายการผลิตมากกว่าหนึ่งสายการผลิตโดยไม่ต้องออกแบบจุดเชื่อมต่อใหม่

วิธีการทำงานของข้อต่อท่ออุตสาหกรรม: ส่วนประกอบหลัก

ข้อต่อท่ออุตสาหกรรมทุกตัวใช้โซนการทำงานร่วมกันสามโซน โดยไม่คำนึงถึงมาตรฐานเกลียวหรือขนาดของท่อ

ข้อต่อท่อและปลอกโลหะ

ตัวข้อต่อสอดเข้าไปในหรือเหนือปลายท่อ และปลอกโลหะหรือปลอกอัดรอบๆ ท่อระหว่างการย้ำเพื่อล็อคชุดติดตั้งให้เข้าที่และผนึกชั้นท่อด้านนอกกับก้านชุดติดตั้ง

อินเทอร์เฟซของเธรดและซีล

ปลายด้านตรงข้ามของข้อต่อมีเกลียวหรือหน้าแปลนที่เชื่อมต่อกับส่วนที่เหลือของระบบ การปิดผนึกเกิดขึ้นผ่านเกลียวเรียวที่ผนึกเมื่อสัมผัส เกลียวขนานที่จับคู่กับโอริงหรือแหวนรองแบบยึดติด หรือส่วนต่อประสานแฟลร์และกรวยที่ผนึกผ่านหน้าสัมผัสระหว่างโลหะกับโลหะภายใต้แรงบิด

ข้อต่อแบบจีบกับแบบใช้ซ้ำได้

อุปกรณ์ย้ำหางปลาจะถูกพันเข้ากับท่ออย่างถาวรโดยใช้เครื่องย้ำสาย และไม่สามารถถอดออกได้โดยไม่ต้องตัดสายยาง ในขณะที่สกรูหรือตัวจับยึดที่สามารถนำกลับมาใช้ใหม่หรือติดภาคสนามได้บนปลายท่อ และสามารถถอดประกอบและประกอบใหม่ได้ ซึ่งเหมาะกับสถานการณ์การซ่อมแซมภาคสนามที่ไม่มีเครื่องย้ำสาย

ขนาดข้อต่อท่อแรงดันสูงตามเส้นผ่านศูนย์กลางท่อ

โดยทั่วไป ความจุแรงดันใช้งานจะลดลงเมื่อเส้นผ่านศูนย์กลางภายในของท่อเพิ่มขึ้น เนื่องจากรูที่ใหญ่กว่านั้นจำเป็นต้องมีชั้นเสริมที่หนาขึ้นตามสัดส่วนเพื่อคงแรงเค้นของผนังเท่าเดิม ข้อต่อท่อแรงดันสูงบนท่อที่มีเส้นผ่านศูนย์กลางเล็กมักจะสามารถรองรับแรงดันการทำงานที่สูงกว่ากลุ่มข้อต่อเดียวกันบนท่อที่มีเส้นผ่านศูนย์กลางใหญ่กว่าได้ ซึ่งเป็นเหตุผลว่าทำไมการปรับขนาดตามเส้นผ่านศูนย์กลางเพียงอย่างเดียวโดยไม่ตรวจสอบพิกัดแรงดันจึงถือเป็นข้อผิดพลาดทั่วไปของข้อมูลจำเพาะ

รูปที่ 1: แถบแรงดันใช้งานอ้างอิงทั่วไปตามขนาดรูท่อ การให้คะแนนที่แท้จริงขึ้นอยู่กับชั้นเสริมแรง การออกแบบที่เหมาะสม และปัจจัยด้านความปลอดภัยที่ใช้

เกณฑ์การเลือกข้อต่อท่อไฮดรอลิก

นอกเหนือจากเส้นผ่านศูนย์กลางและความดันแล้ว พารามิเตอร์อื่นๆ อีกหลายตัวจะกำหนดว่าข้อต่อท่อไฮดรอลิกจะทำงานได้อย่างน่าเชื่อถือในระบบที่กำหนดหรือไม่

รูปที่ 2: แนวโน้มการลดพิกัดทั่วไปซึ่งแสดงความจุแรงดันลดลงเมื่ออุณหภูมิในการทำงานเพิ่มขึ้น แสดงเป็นเปอร์เซ็นต์ของแรงดันเย็นที่กำหนด

อธิบายประเภทข้อต่อฟิตติ้งท่อเกลียว

ข้อต่อท่อแบบเกลียวสามารถใช้เกลียวและรูปทรงการซีลที่แตกต่างกันได้หลายแบบ และการผสมสองแบบที่ไม่ถูกต้องเข้าด้วยกันเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของการเชื่อมต่อที่รั่วบนระบบไฮดรอลิก

เธรด เอ็นพีที

ซีลเกลียวท่อเรียวแห่งชาติโดยการเชื่อมเกลียวเกลียวตัวผู้และตัวเมียเข้าด้วยกัน โดยทั่วไปจะใช้น้ำยาซีลเกลียวช่วย และพบได้ทั่วไปในอุปกรณ์อุตสาหกรรมและการเกษตรทั่วไป

เธรด บีเอสพี

เกลียวไปป์มาตรฐานอังกฤษมีทั้งแบบเรียวและขนาน โดยแบบขนานปิดผนึกผ่านแหวนรองที่ยึดติด แทนที่จะรบกวนเกลียว ซึ่งพบได้ทั่วไปในอุปกรณ์ของตลาดยุโรปและเครือจักรภพ

ด้าย เจไอซี

อุปกรณ์ข้อต่อ Joint Industry Council ใช้แฟลร์ซีล 37 องศาบนเกลียวคู่ขนาน ทำให้มีซีลโลหะต่อโลหะที่แข็งแกร่งซึ่งทำงานได้ดีภายใต้การสั่นสะเทือน และใช้กันอย่างแพร่หลายในระบบไฮดรอลิกในอเมริกาเหนือ

เธรด ออร์ฟส์

อุปกรณ์ซีลโอริง Face Seal ใช้โอริงหน้าแบนแทนที่จะเป็นแฟลร์หรือซีลเกลียว ทำให้มีการเชื่อมต่อที่ป้องกันการรั่วซึมได้มากที่สุดสำหรับการใช้งานไฮดรอลิกแรงดันสูง

ด้ายเมตริก

ข้อต่อเกลียวเมตริกซึ่งมักจะจับคู่กับกรวย 24 องศาและโอริง เป็นสิ่งที่พบได้ทั่วไปในเครื่องจักรที่ผลิตในยุโรป และมีการระบุไว้มากขึ้นในอุปกรณ์ที่ออกแบบมาสำหรับตลาดโลก

รูปที่ 3: ความสามารถด้านแรงกดอ้างอิงทั่วไปตามรูปทรงของเกลียวและซีล การให้คะแนนจริงจะแตกต่างกันไปตามขนาด วัสดุ และการออกแบบของผู้ผลิต

ตัวเลือกวัสดุและการเคลือบสำหรับอุปกรณ์ท่ออุตสาหกรรม

เหล็กกล้าคาร์บอนยังคงเป็นวัสดุประกอบตัวถังที่ใช้กันทั่วไปมากที่สุดสำหรับบริการไฮดรอลิกทั่วไป โดยทั่วไปแล้วจะเสร็จสิ้นด้วยการชุบสังกะสีหรือสังกะสี-นิกเกิลเพื่อป้องกันการกัดกร่อนของพื้นผิวระหว่างการจัดเก็บและการใช้งานภาคสนาม ข้อต่อสแตนเลสมีราคาสูงกว่าเครื่องจักร แต่ทนทานต่อการกัดกร่อนได้ดีกว่ามากในสภาพแวดล้อมทางทะเล สารเคมี อาหาร และเภสัชกรรมซึ่งมีการชะล้างหรือสัมผัสกับเกลือเป็นประจำ ข้อต่อทองเหลืองจะปรากฏบนท่ออากาศและท่อน้ำที่มีแรงดันต่ำเป็นหลัก ซึ่งความสามารถในการแปรรูปและความต้านทานการกัดกร่อนในระดับปานกลางมีความสำคัญมากกว่าความจุแรงดันสูงสุด

รูปที่ 4: การเปรียบเทียบสัมพัทธ์ระหว่างปัจจัยเชิงปฏิบัติ 5 ประการในระดับอ้างอิงทางวิศวกรรมทั่วไป 5 จุด

อุตสาหกรรมที่ต้องพึ่งพาข้อต่อท่ออุตสาหกรรม

ข้อต่อท่อมาตรฐานอุตสาหกรรมและอุตสาหกรรมจะปรากฏทุกที่ที่ของเหลวหรือก๊าซจำเป็นต้องเคลื่อนที่ผ่านการเชื่อมต่อที่ยืดหยุ่น แทนที่จะเดินท่อแบบแข็ง ภาคส่วนทั่วไป ได้แก่ :

• วงจรไฮดรอลิกของเครื่องจักรก่อสร้างและขนย้ายดิน
• อุปกรณ์การเกษตรและใช้ระบบไฮดรอลิกส์
• ระบบของเหลวทางทะเลและเรือ
• ท่อโลหะและโรงงานแปรรูปปิโตรเลียม
• สายการผลิตอาหารและยาที่ต้องใช้อุปกรณ์สุขภัณฑ์
• อุปกรณ์สนับสนุนการบินอวกาศและอวกาศและอวกาศ

แต่ละภาคส่วนมีแนวโน้มที่จะนิยมการผสมผสานกันของวัสดุ มาตรฐานของเกลียว และวิธีการปิดผนึก โดยขึ้นอยู่กับการจัดการของเหลว สภาพแวดล้อมโดยรอบ และความถี่ในการถอดประกอบการเชื่อมต่อเพื่อการบำรุงรักษา

ข้อต่อท่อแบบกำหนดเองและข้อต่อท่อ OEM

อุปกรณ์ข้อต่อแค็ตตาล็อกมาตรฐานครอบคลุมการใช้งานส่วนใหญ่ แต่โครงร่างอุปกรณ์บางอย่างจำเป็นต้องมีข้อต่อท่อแบบกำหนดเองที่สร้างขึ้นตามมุมโค้งงอ ความยาว หรือการกำหนดค่าพอร์ตเฉพาะที่ชิ้นส่วนแค็ตตาล็อกไม่ตรงกัน ข้อต่อท่อ OEM ผลิตตามแบบของลูกค้าหรือชิ้นส่วนตัวอย่าง ช่วยให้ผู้สร้างอุปกรณ์ผสานรวมข้อต่อที่ตรงกับข้อกำหนดและข้อกำหนดในการติดตั้ง แทนที่จะปรับโครงร่างรอบชิ้นส่วนมาตรฐาน

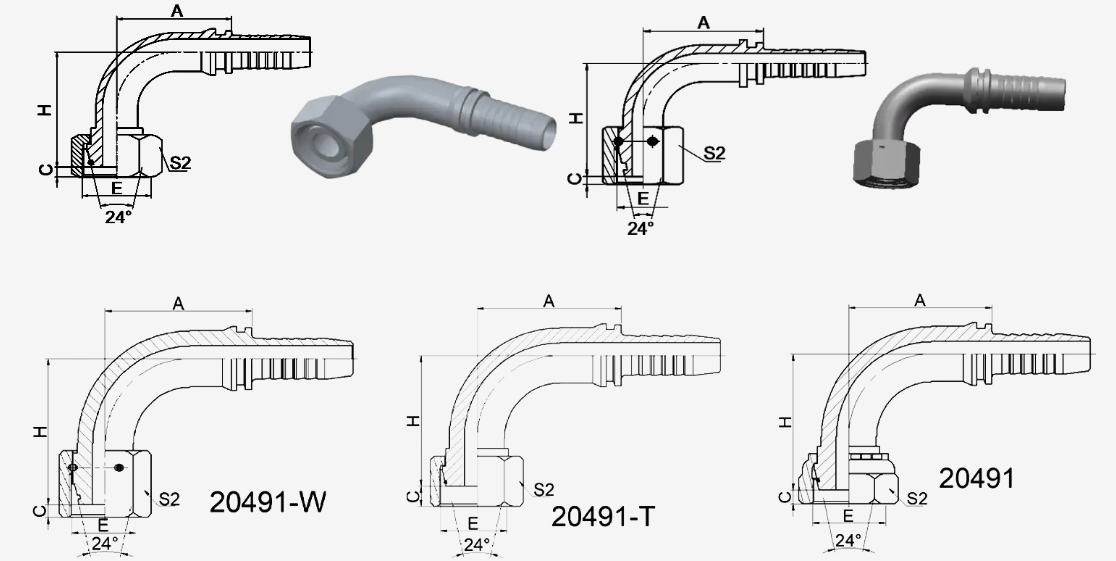

ข้อต่อข้อศอกเป็นคำขอที่กำหนดเองทั่วไป เนื่องจากมุมโค้งงอและรัศมีแตกต่างกันอย่างมากระหว่างการออกแบบเครื่องจักร การผลิตข้อต่อข้อศอกผ่านกระบวนการขึ้นรูปด้วยเครื่องทำความร้อนความถี่สูงและเครื่องดัดท่อที่ควบคุมด้วยคอมพิวเตอร์ โดยทั่วไปแล้วจะมีความสม่ำเสมอของมิติที่เข้มงวดตลอดการดำเนินการผลิตมากกว่าข้อต่อที่ประกอบจากส่วนที่เชื่อมแยกกัน

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและการย้ำ

เทคนิคการประกอบที่ถูกต้องช่วยปกป้องทั้งความสมบูรณ์ของซีลและอายุการใช้งานของข้อต่อท่อไฮดรอลิก ข้อมูลภาคสนามจากการย้ำจะชี้ให้เห็นถึงขั้นตอนเล็กๆ น้อยๆ อย่างสม่ำเสมอเพื่อป้องกันไม่ให้เกิดความล้มเหลวตั้งแต่เนิ่นๆ ส่วนใหญ่

1. ตัดท่ออ่อนแบบสี่เหลี่ยมโดยใช้เครื่องมือตัดท่อที่เหมาะสมแทนการใช้เลื่อยมือ เนื่องจากการตัดแบบทำมุมจะป้องกันไม่ให้สัมผัสกับปลอกโลหะ
2. ถอดเฉพาะฝาครอบด้านนอกเมื่อการออกแบบข้อต่อต้องใช้สายยางแบบ skived ตามความยาวของแถบของผู้ผลิตข้อต่อทุกประการ
3. ใส่สายยางเข้าไปในข้อต่อจนสุดก่อนที่จะทำการจีบ เพื่อให้ชั้นเสริมแรงอยู่ภายใต้ความยาวเต็มของปลอกโลหะ
4. ตั้งค่าเครื่องย้ำให้เป็นขนาดแม่พิมพ์และความดันที่แน่นอนซึ่งระบุไว้สำหรับข้อต่อและชุดสายยางนั้น
5. ดำเนินการทดสอบแรงดันทดสอบกับส่วนประกอบที่เสร็จสมบูรณ์ก่อนเริ่มให้บริการ เพื่อยืนยันว่าไม่มีการรั่วซึมที่ส่วนต่อประสานการย้ำหรือเธรด
6. ล้างและปิดชุดประกอบที่เสร็จแล้วเพื่อป้องกันการปนเปื้อนออกจากรูก่อนการติดตั้ง

การเลือกผู้ผลิตข้อต่อท่ออุตสาหกรรม

การเลือกผู้ผลิตข้อต่อท่ออุตสาหกรรมหรือซัพพลายเออร์ข้อต่อท่ออุตสาหกรรมเกี่ยวข้องกับการดูผ่านหน้าแค็ตตาล็อกเพื่อดูความสามารถในการผลิต เนื่องจากคุณภาพการย้ำที่สม่ำเสมอและความแม่นยำของขนาดตลอดการดำเนินการตามคำสั่งทั้งหมดมีความสำคัญพอๆ กับชิ้นส่วนตัวอย่างเริ่มต้น

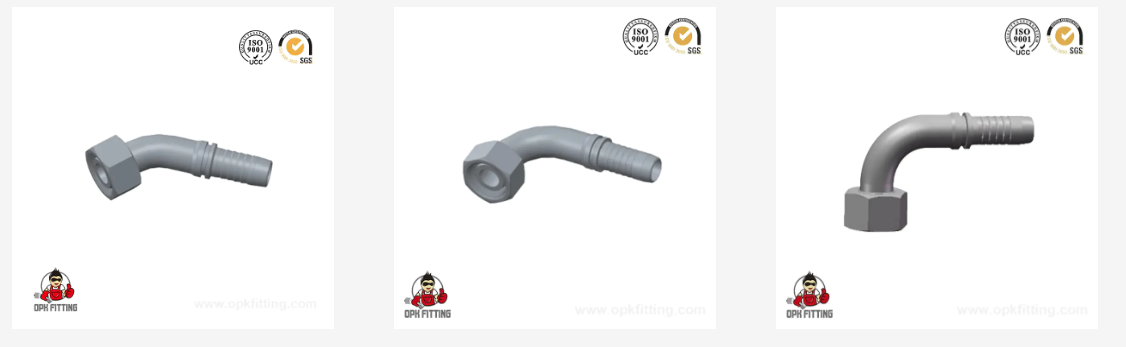

OPK FITTING โรงงานอุปกรณ์ไฮดรอลิกเป็นตัวอย่างหนึ่งของโรงงานผลิตข้อต่อท่อที่สร้างขึ้นเพื่อการผลิตท่อไฮดรอลิกและอะแดปเตอร์ ครอบคลุมข้อต่อท่อ อะแดปเตอร์ และท่อไฮดรอลิกแบบยืดหยุ่นสำหรับระดับแรงดันและขนาดต่างๆ โดยทั่วไปผลิตภัณฑ์จากโรงงานประเภทนี้จะถูกนำไปใช้กับระบบลำเลียงไฮดรอลิกและของเหลวในเครื่องจักร โลหะวิทยา ปิโตรเลียม การก่อสร้าง การต่อเรือ อุปกรณ์ภาคพื้นดินด้านการบินและอวกาศ เกษตรกรรม เภสัชกรรม และการแปรรูปอาหาร โรงงานแห่งนี้ดำเนินงานจากเมืองหนิงโป มณฑลเจ้อเจียง ประเทศจีน ซึ่งเป็นภูมิภาคที่มีฐานการผลิตท่อไฮดรอลิกที่มีมายาวนาน และโครงสร้างพื้นฐานด้านการขนส่งที่แข็งแกร่งสำหรับเส้นทางการส่งออกทั้งทางทะเลและทางอากาศ

ขั้นตอนการผลิตในโรงงานประเภทนี้โดยทั่วไปจะรวมถึงการตัดท่อ การปอกยาง การย้ำสายยาง การทดสอบแรงดันทดลอง และการล้าง ซึ่งรองรับด้วยความสามารถในการตัดเฉือน CNC สำหรับตัวข้อต่อเอง เมื่อเปรียบเทียบผู้ผลิตข้อต่อท่ออุตสาหกรรมกับผู้ผลิตรายอื่น วิศวกรมักถามเกี่ยวกับจำนวนเครื่องจักร CNC และกำลังการผลิตทั่วไป ความสามารถในการทดสอบภายในสำหรับคุณสมบัติทางกายภาพและมิติ และโรงงานรองรับข้อต่อท่อ OEM ทั้งที่สร้างจากแบบของลูกค้าและการผลิตแค็ตตาล็อกมาตรฐานควบคู่กันหรือไม่

คำถามที่พบบ่อย

• คำถามที่ 1: ข้อต่อท่ออุตสาหกรรมคืออะไร

  A: It is the connector component that joins a flexible hose to a pipe, valve, pump, or cylinder port, sealing the connection so fluid or gas can pass through the system without leaking.

• Q2: What is a standard hose fitting

  A: It is a fitting built to a published thread and dimensional specification, such as SAE, DIN, ISO, or BS, allowing it to mate reliably with parts from more than one production source.

• Q3: What are hose fittings used for

  A: They connect flexible hose sections to rigid piping, pumps, valves, and cylinders across hydraulic, pneumatic, and general fluid conveyance systems.

• Q4: How do industrial hose fittings work

  A: A ferrule or sleeve compresses around the hose to grip and seal it to the fitting body, while the opposite end connects to the system through a matching thread or flange interface.

• Q5: What is the difference between a crimped and a reusable hose fitting

  A: A crimped fitting is permanently swaged onto the hose with a crimping machine, while a reusable fitting screws or clamps onto the hose end and can be removed and refitted without cutting the hose.

• Q6: How do I choose the right thread type for a hydraulic hose fitting

  A: Match the thread type to the port on the mating equipment first, then confirm the fitting's pressure rating and seal type suit the operating pressure and fluid involved.

• Q7: What products can you provide

  A: Production covers hose couplings, sleeves, transition fittings, and hydraulic couplings built to SAE, DIN, ISO, BS, and other international standards.

• Q8: How about your company's production capacity

  A: The factory operates more than 100 CNC machine tools supported by a team of research and development personnel focused on fitting design and process improvement.

• Q9: How does your company ensure product quality

  A: Each production process includes inline inspection, and finished products are tested against customer requirements and international standards using an in-house inspection system covering material properties and dimensional accuracy.

• Q10: Are you producing standard parts

  A: Production is based primarily on international standard part specifications, which supports compatibility across common thread and connection standards.

• Q11: How long will it take to get a reply after we send an inquiry

  A: On working days, inquiries are typically answered within four hours of being received.

• Q12: Can you provide custom or OEM hose fittings

  A: Yes, custom hose fittings and OEM hose fittings are developed and produced according to customer drawings or sample parts, including custom elbow joint configurations.
