How to Identify Hydraulic Fittings: Thread Types, Standards & Sizing Guide

A hydraulic hose bursts on an excavator arm at mid-morning. The spare fitting in the toolbox looks exactly like the damaged one, but it will not thread on. Identifying hydraulic fittings correctly is what separates a 20-minute repair from a half-day hunt for the right adapter.

อุปกรณ์ไฮดรอลิกส่วนใหญ่สามารถระบุได้ในสี่ขั้นตอน: ตรวจสอบว่าเกลียวเรียวหรือขนาน วัดเส้นผ่านศูนย์กลางและระยะพิทช์ ตรวจสอบที่นั่งซีล และจับคู่ผลลัพธ์กับมาตรฐาน เช่น JIC, NPT, BSP, ออร์ฟส์ หรือเมตริก คู่มือนี้จะอธิบายขั้นตอนเหล่านั้น ข้อมูลการวัดผล และข้อผิดพลาดในการสั่งซื้อที่ทำให้เกิดค่าใช้จ่ายมากที่สุด

เหตุใดการระบุตัวตนที่ถูกต้องจึงมาก่อน

เริ่มต้นด้วยข้อสรุป: อุปกรณ์ฟิตติ้งที่ดูคล้ายกันแต่มีระยะพิทช์หรือมุมเบาะที่ไม่ถูกต้อง จะไม่ปิดผนึก และอาจล้มเหลวได้ภายใต้ความกดดัน หากเธรดมีความใกล้เคียงกันแต่ไม่ถูกต้อง การประกอบสามารถข้ามเธรดและทำให้พอร์ตเสียหายได้ โดยเปลี่ยนการซ่อมแซมเล็กๆ น้อยๆ ให้กลายเป็นการเปลี่ยนส่วนประกอบ

ฟิตติ้งไม่ตรงกันเนื่องจากมีมาตรฐานหลายอันมีลักษณะเหมือนกันที่ความยาวของแขน แสงแฟลร์ 37 องศาของ JIC และกรวย 74 องศาแบบเมตริกมีมุมครึ่งมุม 37 องศาเหมือนกัน NPT และ BSPT เป็นทั้งเกลียวท่อแบบเรียว ความแตกต่างอยู่ที่มุมเกลียว ระยะพิทช์ และเส้นผ่านศูนย์กลาง การระบุอุปกรณ์ไฮดรอลิกหมายถึงการวัดค่าเหล่านั้นแทนที่จะเชื่อถือความคล้ายคลึงกันทางสายตา

กระบวนการระบุตัวตนสี่ขั้นตอน

วิธีการด้านล่างนี้เป็นวิธีเดียวกับที่ใช้ในโรงงานบำรุงรักษาและประกอบไฮดรอลิก เตรียมคาลิปเปอร์แบบดิจิตอล เกจวัดเกลียว และข้อต่อที่รู้จักไว้อยู่ใกล้ๆ เครื่องมือทั้งสามนี้ตอบคำถามระบุตัวตนได้เร็วกว่าฐานข้อมูลใดๆ

1 ตรวจสอบว่าเกลียวมีความเรียวหรือขนานกัน

เกลียวเรียวจะแคบตามความยาวและปิดผนึกโดยการจับลิ่มของเกลียวเอง NPT และ BSPT มีรูปทรงเรียว เกลียวขนานจะมีเส้นผ่านศูนย์กลางคงที่และใช้พื้นผิวการซีลแยกจากกัน: แฟลร์ โอริง กรวย หรือแหวนรอง JIC, ORFS, BSPP และข้อต่อเมตริกส่วนใหญ่ใช้เกลียวแบบขนาน

2 วัดเส้นผ่านศูนย์กลางภายนอกและระยะพิตช์เกลียว

ใช้คาลิเปอร์เพื่อวัดเส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้หรือเส้นผ่านศูนย์กลางด้านในของเกลียวตัวเมีย มีหน่วยเป็นนิ้วหรือมิลลิเมตร จากนั้นวัดระยะพิทช์: เกลียวต่อนิ้วสำหรับมาตรฐานแบบนิ้ว มิลลิเมตรต่อเกลียวสำหรับมาตรฐานระบบเมตริก JIC -4 ตัวผู้มีขนาด 16/7-20 ซึ่งหมายถึงเส้นผ่านศูนย์กลางภายนอก 7/16 นิ้ว และ 20 เกลียวต่อนิ้ว ข้อต่อ M18 x 1.5 มีเส้นผ่านศูนย์กลาง 18 มม. และระยะพิทช์ 1.5 มม.

3 ตรวจสอบที่นั่งและวิธีการปิดผนึก

ดูหน้าจบ.. กรวยบาน 37 องศา หมายถึง JIC หน้าแบนที่มีร่องโอริงบ่งบอกถึง ORFS กรวย 24 องศาหมายถึง DIN 2353 เมตริก ที่นั่งทรงกรวย 60 องศาจะปรากฏบนอุปกรณ์ BSP และ JIS หากไม่มีเบาะนั่งแยกต่างหากและต้องปิดผนึกเกลียวเอง คุณแทบจะดู NPT หรือ BSPT อย่างแน่นอน

4 จับคู่ผลลัพธ์กับขนาดมาตรฐานและขนาดเส้นประ

รวมผลลัพธ์และเปรียบเทียบกับแผนภูมิมาตรฐาน สังเกตขนาดเส้นประ: ข้อต่อ -6 หมายถึงขนาดระบุ 6/16 นิ้ว (3/8 นิ้ว) ในระบบการกำหนดหมายเลข JIC ขนาดเส้นประช่วยให้คุณจัดลำดับปลายท่อได้ถูกต้อง แม้ว่าฉลากข้อต่อจะชำรุดก็ตาม

สรุปมาตรฐานการติดตั้งโดยสรุป

แผนภาพด้านล่างระบุถึงสามโซนที่คุณต้องตรวจสอบข้อต่อต่างๆ ได้แก่ เกลียว น็อตหกเหลี่ยมที่ใช้ขันแน่น และที่นั่งซีลที่ส่วนท้าย

มุมมองสามมิติของข้อต่อไฮดรอลิก ด้าย น็อตหกเหลี่ยม ที่นั่งทรงกรวย 37°

มุมมองภาพสามมิติของแสงแฟลร์ 37 องศาทั่วไปที่เหมาะกับโซนการระบุที่มีป้ายกำกับ

ตารางด้านล่างสรุปห้ามาตรฐานที่พบบ่อยที่สุดในระบบไฮดรอลิก

ลักษณะเกลียวและบ่าของมาตรฐานข้อต่อไฮดรอลิกทั่วไป
มาตรฐาน ด้าย form ที่นั่งหรือวิธีปิดผนึก เบาะแสการระบุตัวตนอย่างรวดเร็ว
JIC (SAE J514) UNF ขนาน 60 องศา แสงแฟลร์ 37 องศา โลหะต่อโลหะ กรวย 37 องศาแสดงโดยปลายบาน; ขนาดนิ้วเช่น 9/16-61
NPT / NPTF ท่อเรียว 60 องศา ด้ายs wedge to seal เส้นผ่านศูนย์กลางแคบลงตามเกลียว ขนาดท่อ เช่น 1/2 นิ้ว
บีเอสพีพี/บีเอสพีที ขนานหรือเรียว 55 องศา ที่นั่งทรงกรวย 60 องศา, แหวนรองแบบผูกมัด หรือซีลเกลียว มุมเกลียว 55 องศา; เครื่องหมาย G (ขนาน) หรือ R (เรียว)
ORFS UNF ขนาน 60 องศา หน้าแบนพร้อมโอริง ร่องโอริงมองเห็นได้บนใบหน้า

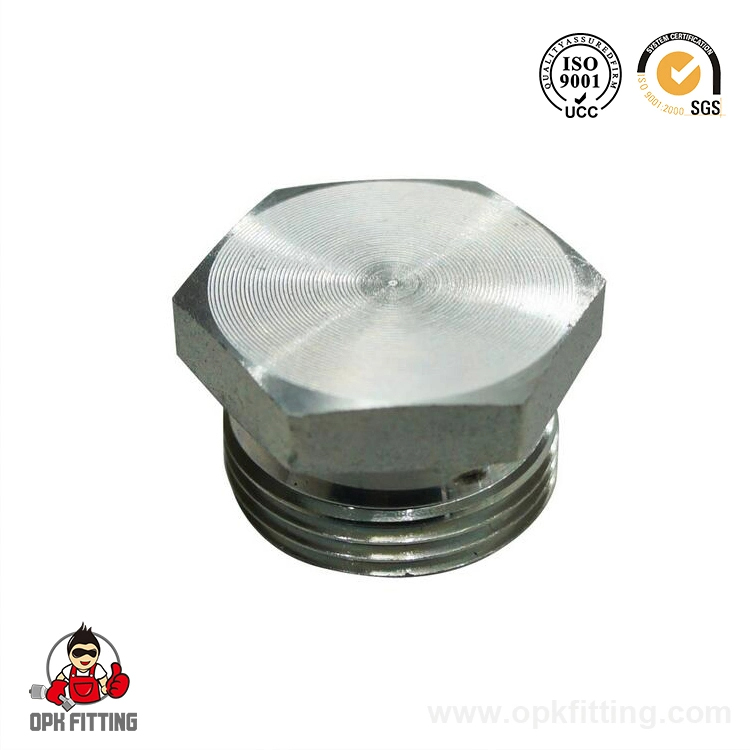

เมตริก (DIN 2353) เส้นขนานเมตริก 60 องศา กรวย 24 องศา; โอริงบนซีรีย์หนัก ระยะพิทช์เมตริกเป็นมิลลิเมตร มุมกรวย 24 องศา

ขนาดเส้นประและเส้นผ่านศูนย์กลางเกลียวคือตัวเลขสองตัวที่สำคัญที่สุดในการสั่งซื้อ ในระบบ JIC เส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้จะเพิ่มขึ้นตามขนาดเส้นประ ดังที่แสดงด้านล่าง

เส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้ JIC ตามขนาดเส้นประ เกลียวนอก JIC OD ตามขนาดประ (นิ้ว) 0 0.25 0.50 0.75 1.00 1.25 0.438 0.563 0.750 0.875 1.063 -4 -6 -8 -10 -12 7/16-20 9/16-18 3/4-16 8/7-57 1-1/59-55

เส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้ JIC ตามขนาดเส้นประ (ที่มา: ข้อมูลเกลียว SAE J514)

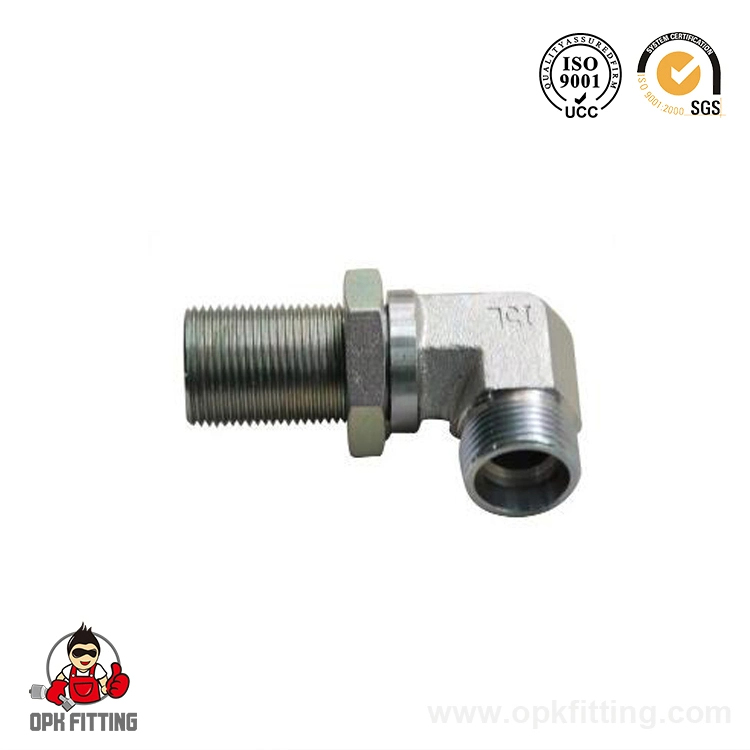

สำหรับระบบ JIC ให้เลือก ข้อต่อกรวย 74 องศาตัวผู้ JIC เพื่อให้เข้ากับพนักพิง 37 องศา และยืนยันขนาดเกลียวตามตารางด้านบน

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 ผู้ผลิตกรวย 74° JIC ตัวผู้, โรงงาน OEM/ODM - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd เป็นผู้ผลิตชั้นนำของจีน ODM และ OEM 16711 JIC ชาย 74 °กรวยและโรงงานรายละเอียดสินค้าชื่อผลิตภัณฑ์: Jic Ma... ดูผลิตภัณฑ์ →

NPT ทำงานแตกต่างออกไป: ขนาดที่กำหนดคือขนาดท่อ ไม่ใช่เส้นผ่านศูนย์กลางของเกลียว ตัวอย่างเช่น ข้อต่อ NPT ขนาด 1/2 นิ้ว มีเส้นผ่านศูนย์กลางภายนอกของเกลียวจริงประมาณ 0.840 นิ้ว ความแตกต่างนี้ทำให้เกิดข้อผิดพลาดในการสั่งซื้อครั้งแรกจำนวนมาก

เส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้ NPT ตามขนาดที่ระบุ OD เกลียวตัวผู้ NPT เทียบกับขนาดท่อที่ระบุ (นิ้ว) 0 0.25 0.50 0.75 1.00 1/8 1/4 3/8 1/2 3/4 0.405 0.540 0.675 0.840 1.050

เส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้ NPT จริงสำหรับขนาดท่อระบุแต่ละขนาด (ที่มา: ASME B1.20.1)

เมื่อยืนยันเทเปอร์และระยะพิตช์เกลียวแล้ว ให้เลือก ข้อต่อชาย NPT ในขนาดท่อที่ถูกต้อง

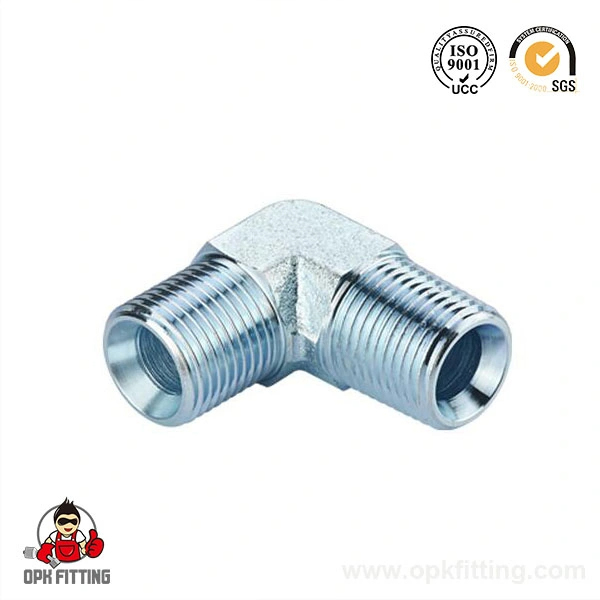

15611 NPT Male Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., Ltd 15611 ผู้ผลิตชาย NPT โรงงาน OEM/ODM - Ningbo Opk Fitting Co., Ltd Ningbo Opk Fitting Co., Ltd เป็นผู้ผลิตชั้นนำของจีน ODM และ OEM 15611 NPT ชายและโรงงานรายละเอียดสินค้าชื่อผลิตภัณฑ์: หุ้นสังกะสีรายใหญ่ ... ดูผลิตภัณฑ์ →

สำหรับอุปกรณ์ในยุโรปและเอเชีย ที่นั่งแบบกรวย 60 องศาเป็นเรื่องปกติและมักจะใช้ร่วมกับเกลียว BSP สำหรับที่นั่งประเภทนี้ให้ใช้ ข้อต่อที่นั่งทรงกรวย 60 องศาตัวผู้ BSP มีให้เลือกทั้งแบบตรง 45 องศา และ 90 องศา

12611 BSP Male 60° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting 12611 BSP ชาย 60 °ผู้ผลิตที่นั่งกรวย, โรงงาน OEM/ODM - ฟิตติ้ง Ningbo Opk Ningbo Opk Fitting Co., Ltd เป็นผู้ผลิตชั้นนำของจีน ODM และ OEM 12611 BSP ชาย 60 °กรวยที่นั่งและโรงงาน1. วัตถุดิบ: เหล็กกล้าคาร์บอนและอ... ดูผลิตภัณฑ์ →

ข้อผิดพลาดในการระบุตัวตนทั่วไปและความเสี่ยงในการสั่งซื้อ

ข้อผิดพลาดสี่ประการเป็นสาเหตุของการสั่งฟิตติ้งที่ไม่ถูกต้องส่วนใหญ่ที่เราเห็นจากฝ่ายขายของเคาน์เตอร์

  • ทำให้ JIC 37 องศาสับสนกับกรวยเมตริก 74 องศา ทั้งสองแบบใช้มุมครึ่งมุม 37 องศา ดังนั้นกรวยจึงมีลักษณะเหมือนกัน เกลียวมีความแตกต่างกัน: เกลียว UNF นิ้วกับเกลียวเมตริก อย่าขันข้อต่อที่ไม่ร้อยด้ายอย่างราบรื่น
  • สมมติว่า NPT และ BSP สามารถใช้แทนกันได้ NPT มีเกลียว 60 องศา BSP มีเกลียว 55 องศา เส้นผ่านศูนย์กลางบางอันอยู่ใกล้กัน แต่รูปแบบเกลียวจะแตกต่างกัน และการบังคับเข้าด้วยกันทำให้เกิดการครูดและการรั่วไหล
  • การวัดฐานสิบหกแทนด้าย แฟลตหกเหลี่ยมเป็นขนาดประแจ ไม่ใช่ขนาดเกลียว วัดยอดเกลียวโดยตรงด้วยคาลิปเปอร์
  • ละเลยสภาพที่นั่ง กรวย 37 องศาที่มีรอยขีดข่วนหรือร่องโอริงที่เสียหายจะรั่วแม้ว่าเกลียวจะเข้ากันดีก็ตาม

หากข้อต่อเป็นส่วนหนึ่งของชุดประกอบแบบกดเข้าหรือติดตั้งได้ ตรรกะการระบุจะเปลี่ยนไป ของเรา คำแนะนำเกี่ยวกับข้อต่อท่อแบบไม่มีช่องเสียบ อธิบายว่าปลายเหล่านั้นแตกต่างจากเกลียวแบบย้ำอย่างไร

การสั่งซื้ออุปกรณ์ทดแทนโดยไม่ต้องคาดเดา

เมื่อคุณสั่งซื้ออุปกรณ์เปลี่ยนทดแทน ให้ระบุข้อมูลสี่ส่วน: มาตรฐานเกลียว ขนาดเกลียว ระยะเกลียว (TPI หรือมิลลิเมตร) และขนาดเส้นประ หากฉลากหายไป ให้วัดแล้วถ่ายรูปข้างๆ ไม้บรรทัดเพื่อให้มองเห็นมุมและระยะพิทช์ของเกลียวได้

การผสมพันธุ์กับข้อต่อที่ทราบว่าดีนั้นเป็นการตรวจสอบที่น่าเชื่อถือที่สุด ทำความสะอาดทั้งสองส่วน ทดสอบการพันเกลียวด้วยมือ และหยุดทันทีที่คุณรู้สึกถึงแรงต้าน การมีส่วนร่วมด้วยมือโดยไม่ฝืนเป็นสัญญาณที่ชัดเจนว่ามาตรฐานและระดับเสียงนั้นถูกต้อง

ยังไม่แน่ใจใช่ไหม? ถ่ายภาพอุปกรณ์แนบกับไม้บรรทัด สังเกตขนาด และ ติดต่อทีมวิศวกรของเรา ก่อนทำการสั่งซื้อ เช็คสองนาทีดีกว่าการส่งคืนสินค้า

คำถามที่พบบ่อยเกี่ยวกับการระบุอุปกรณ์ไฮดรอลิก

คำถามที่ 1: สามารถเชื่อมต่อฟิตติ้ง JIC และเมตริก 74 องศาได้หรือไม่

มีมุมครึ่งมุม 37 องศาเหมือนกัน แต่ JIC ใช้เกลียว UNF แบบนิ้ว ในขณะที่ประเภทเมตริก 74 องศาใช้เกลียวเมตริก กรวยอาจจะดูเข้ากันแต่เกลียวไม่เข้ากัน อย่าบังคับกัน.

คำถามที่ 2: ฉันจะวัดขนาดเกลียวบนข้อต่อไฮดรอลิกได้อย่างไร?

วัดเส้นผ่านศูนย์กลางภายนอกของเกลียวตัวผู้ด้วยคาลิเปอร์เป็นนิ้วหรือมิลลิเมตร จากนั้นวัดระยะพิทช์ด้วยเกจพิทช์เกลียว เปรียบเทียบทั้งสองค่ากับแผนภูมิมาตรฐาน

คำถามที่ 3: NPT เหมือนกับ BSP หรือไม่

ไม่ NPT มีเกลียวเรียว 60 องศา ในขณะที่ BSP มีเกลียว 55 องศา มีลักษณะคล้ายกันแต่ไม่สามารถใช้แทนกันได้ การเชื่อมต่อสามารถข้ามเธรดและทำให้พอร์ตเสียหายได้

คำถามที่ 4: ขนาดเส้นประหมายถึงอะไร

ขนาดเส้นประแสดงเป็นสิบหกของนิ้วของเส้นผ่านศูนย์กลางภายในที่ระบุ ข้อต่อ A -6 เท่ากับขนาดระบุ 6/16 นิ้ว (3/8 นิ้ว) ซึ่งใช้ในตระกูล JIC, NPT, BSP และกลุ่มเมตริกเพื่อเป็นข้อมูลอ้างอิงขนาดอย่างรวดเร็ว

คำถามที่ 5: ข้อต่อ ORFS ใช้ทำอะไร?

ข้อต่อสวมซีลโอริง Face Seal บนพื้นเรียบด้วยโอริง ให้ความต้านทานการรั่วซึมที่แข็งแกร่งภายใต้แรงดันและการสั่นสะเทือนสูง มีการใช้กันอย่างแพร่หลายในระบบไฮดรอลิกเคลื่อนที่และอุตสาหกรรม

คำถามที่ 6: ฉันจะทราบได้อย่างไรว่าข้อต่อเป็นแบบเมตริกหรือแบบนิ้ว

ตรวจสอบหน่วยพิทช์: เกลียวเมตริกระบุเป็นมิลลิเมตร (เช่น M18 x 1.5) ในขณะที่เกลียวตามนิ้วระบุเป็นเกลียวต่อนิ้ว (เช่น 9/16-18) รูปแบบเกลียว 55 องศาหมายถึง BSP; 60 องศา หมายถึง NPT, JIC หรือ metric.
